Válvulas Guilhotina

Válvula guilhotina
» Válvulas Guilhotina MV:


Uma válvula robusta já que o corpo é constituído de uma única peça, a válvula guilhotina MV é indicada para uma ampla gama de aplicações, desde uso na indústria de papel e celulose, alimentos e até uso em condições severas em minerações. A faca é oferecida como padrão em aço inoxidável 316, sendo possível ainda receber tratamento especial para aumentar a dureza superficial. As sedes podem ser trocadas apenas removendo-se o anal de retenção e podem ser de PTFE para uso em fluidos corrosivos ou em poliuretano, que é hoje o material material mais adequado para suportar abrasão severa. O sistema patenteado de Gaxetas TwinPack™ feito de Silicone revestido de Kevlar e PTFE gera alta confiabilidade e baixo custo de manutenção. A válvula pode ser equipada com atuadores manuais, elétricos e pneumáticos e ainda ser utilizada como válvula de controle.
Flange:
ANSI B 16.5 Classe 150, EN 1092 PN 10/16, JIS B2238 10K, BS10 tab;
Face-a-face:
EN 558 – 1 Série 20;
Diâmetros:
DN 50 (2”) a DN 1200 (48”);
Materiais:
Corpo em ferro ou aço inoxidável. Faca em aço inox AISI 316.Anel de vedação em EPDM, PTFE, Poliuretano e anel de retenção em inox.
Comando:
Manual por volante, alavanca, corrente e polia; caixa redutora, cilindro   pneumático, cilindro hidráulico e atuador elétrico. Pressão de operação: DN 50 a 125:16 bar; DN 150 a 300:10 bar DN 350 a 600:6 bar; DN 700 a 1000:2,5 bar;
Pressão de operação:
Max. 300°C (dependendo da pressão e do fluido).

Valvula guilhotina catalogo
Valvula guilhotina MV

» Válvulas Guilhotina SLV :


A válvula guilhotina Stafsjö  é uma válvula bidirecional projetada para ser usada em aplicações envolvendo fluidos extremamente viscosos com alto conteúdo de sólidos e altamente abrasivos. A válvula SLV apresenta passagem plena com cavidades mínimas proporcionando um fluxo sem obstruções. O corpo é composto de uma ou duas partes de ferro nodular revestido de epoxy e as sedes patenteadas garantem uma operação tranquila mesmo com fluido abrasivos. O sistema de gaxetas TwinPack™, juntamente com o raspador de fundo garantem estanqueidade complete e alta confiabilidade operacional. As sedes da válvula guilhotina SLV garantem o funcionamento por longos períodos mesmo com fluidos extremamente abrasivos já que a sede é flexível axialmente. Quando a válvula está totalmente aberta a faca fica externa à sede permitindo a formação de uma vedação contínua por toda a sede de forma a proteger as partes internas do contato com o fluido. Quando a válvula se fecha a faca abre caminho entre as sedes, estas se deslocam axialmente fornecendo uma vedação completa nos dois sentidos e evitando o acumulo de fluido dentro da válvula. As sedes são reforçadas internamente de forma que não é necessário o uso de juntas para a montagem da válvula. Disponível também modelo de acordo com a norma ATEX (ATEX 94/9/EC II cat 3 G/D para zona 2 e 22);
Flange:
ANSI B 16.5 Classe 150, EN 1092 PN 10/16, AS 2129 Table D/E;
Face-a-face:
EN 558 – 1 Série 20;
Diâmetros:
DN 80 (3”) a DN 600 (24”);
Materiais:
Corpo em ferro nodular, faca em aço inox AISI 316, anel de vedação em EPDM;
Comando:
Manual por volante, alavanca, corrente e polia; caixa redutora, cilindro   pneumático, cilindro hidráulico e atuador elétrico. Pressão de operação: DN 80 a 600:10 bar;
Temperaturas
Max. 120°C (dependendo da pressão e do fluido).

Valvula guilhotina
Valvula guilhotina SLV

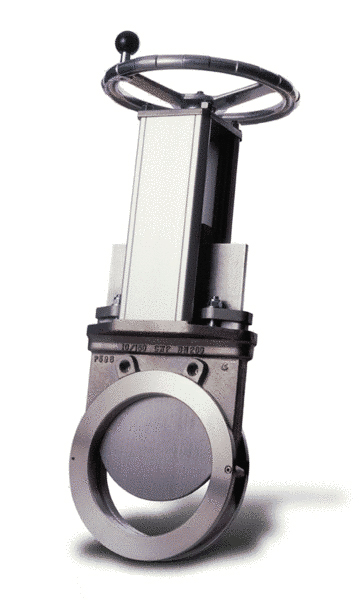

» Válvulas Guilhotina XV :


A válvula guilhotina XV é uma válvula compacta, bi-direcional e de passagem plena especificamente projetada levando em conta as características de fluxo ótimo e construção simplificada que a fazem adequada para uso tanto em meios líquidos como em sólidos. Resiste a altas pressões diferenciais e possui cavidades reduzidas que minimizam o risco de entupimento. O corpo da válvula é construído em uma ou duas partes feitas em aço inoxidável e é equipada com uma faca de aço inoxidável e anéis de retenção removíveis que simplificam a troca da sede. O sistema exclusivo TwinPack™ proporciona uma alta confiabilidade e elevada vedação na gaxeta. Graças ao projeto flexível da válvula XV, ela pode ser equipada com diferentes tipos de acionamento manual ou pneumático e uma infinidade de acessórios. Também estão disponíveis versões certificadas para uso em atmosferas explosivas;
Flange:
DN 80 - DN 800 (PN10) EN 1092 PN 10, 2" – 12" (ANSI)  ANSI B16.5 Class 150 - AS 2129 Table D/ E;
Face-a-face:
DN 80 - DN 300: DIN 3202 K1 - DN 350 - DN 800:Padrão Stafsjo;
Diâmetros:
DN 50 (2”) a DN 800 (30”);
Materiais:

Corpo Aço inoxidável, faca em aço inox AISI 3, anel de vedação PTFE com
o-ring de Viton ou borracha nitrílica, e anel de   retenção em inox;

Comando:
Manual por volante, alavanca, corrente e polia; caixa redutora, cilindro   pneumático, cilindro hidráulico e atuador elétrico. Pressão de operação: DN 80 a   150:16 bar, DN 200 a  600:10 bar, DN 700 a  800:6 bar;
Temperaturas:
Max. 300°C (dependendo da pressão e do fluido).

Valvula guilhotina XV

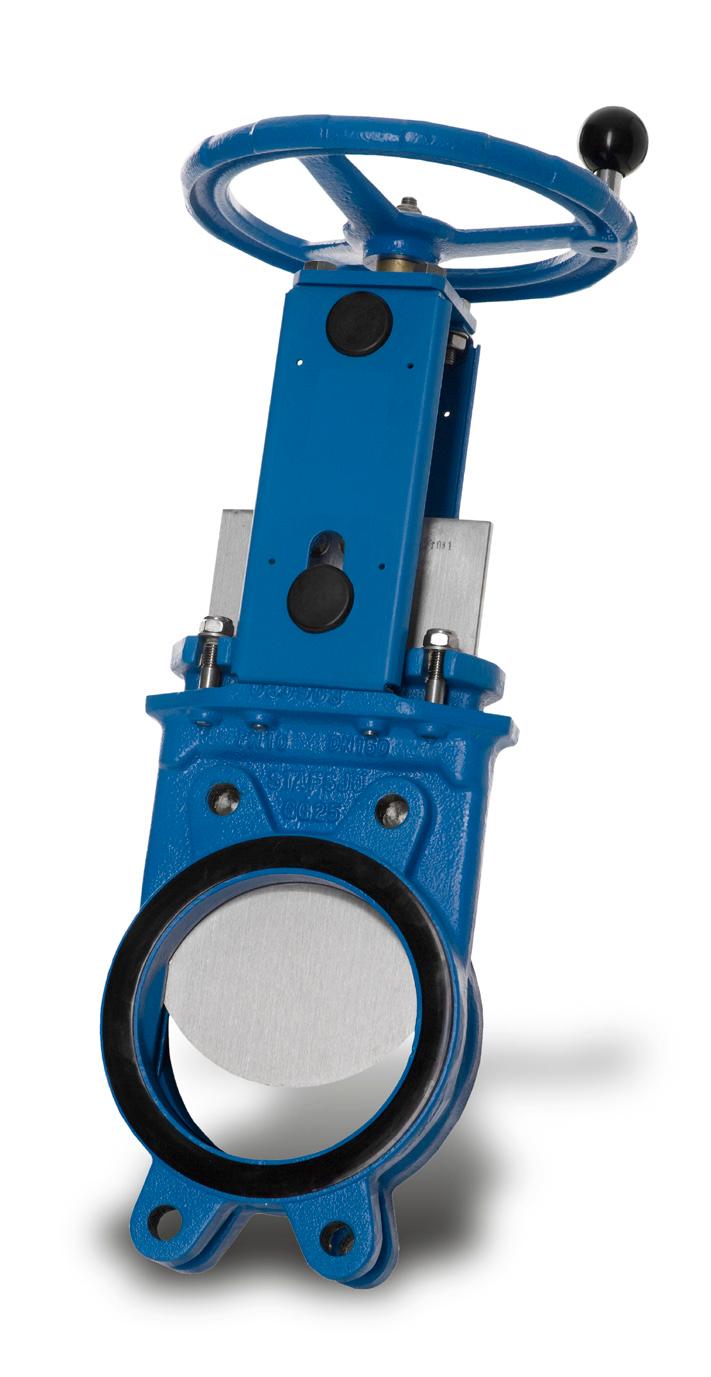

» Válvulas Guilhotina WB :


A válvula Guilhotina modelo WB é uma válvula guilhotina bi-direcional com passagem plena e é empregada para o controle de diversos líquidos, principalmente agua e esgoto e em biodigestores. A válvula WB possui um corpo em um única peça feita de ferro fundido com juntas de vedação integradas no corpo. Cavidades pequenas provêem uma ótima vazão e minimizam o acumulo de sujeira. A válvula é equipada com uma faca de aço inoxidável e uma sede de EPDM ou borracha nitrilica. O sistema exclusivo TwinPack™ proporciona uma alta confiabilidade e elevada vedação na gaxeta;
Flange:
EN 1092 PN 10;
Face-a-face:
DN 50 - DN 300:DIN 3202 K1, DN 350 - DN 1200:Padrão Stafsjo;
Diâmetros:
DN 50 (2”) a DN 1200 (48”);
Materiais:
Corpo ferro fundido, faca em aço inox AISI 316, anel de vedação: EPDM ou borracha nitrílica, e anel de retenção em inox;
Comando:
Manual por volante, alavanca, corrente e polia; caixa redutora, cilindro   pneumático, cilindro hidráulico e atuador elétrico. Pressão de operação: DN 50 a  300:10 bar, DN 350  a  400:6 bar, DN 450 a 1000:4 bar, DN 1200: 2 bar;
Temperaturas:
Max. 120°C (dependendo do material da sede).

Valvula guilhotina WB
Valvula guilhotina Wb

» Válvulas Guilhotina HG-HP :


A válvula Guilhotina HG é especialmente indicada para uso sob condições severas e onde há risco de obstrução da passagem causada por fibras ou sólidos. Empregada extensivamente na indústria de papel e celulose, este modelo possui uma faca passante que assegura o completo fechamento da válvula mesmo quando preenchida com material sólido. As aplicações mais comuns são o controle de polpas (concentração maior que 5%), licor cáustico, rejeitos e efluentes, sólidos granulados, cinzas e líquidos com sólidos abrasivos em suspensão. A válvula é bi-direcional e possui passagem plena, não gerando perda de carga, a faca é fornecida como padrão em INOX 316 podendo ser revestida de cromo duro. Esta válvula está ainda disponível em outras duas versões: Versão HP projetada para resistir a grandes pressões e versão HPT onde a válvula é construída inteiramente de titânio para garantir resistência mecânica e à corrosão causada por fluidos extremamente agressivos.
Flange:
ANSI B 16.5 Classe 150, EN 1092 PN 10/16, JIS B2238 10K, BS10 tab D;
Face-a-face:
Padrão Stafsjo;
Diâmetros:
DN 80 (3”) a DN 800 (32”);
Materiais:

Corpo em ferro ou aço inoxidável, faca em aço inox AISI 316, anel de vedação em EPDM, PTFE, e anel de retenção em inox;

Comando:
Manual por volante, alavanca, corrente e polia; caixa redutora, cilindro   pneumático, cilindro hidráulico e atuador elétrico. Pressão de operação: Modelo HG  Modelo HP, DN 80 a 250:10 bar - DN 300 a 800:10 bar, DN 300 a  800:6 bar;
Temperaturas:
Max. 180°C (dependendo do material da sede).

Valvula guilhotina
Valvula guilhotina HG

» Válvulas Guilhotina RKO :


A válvula de guilhotina RKO é particularmente indicada para aplicações na industria de papel e celulose. Projetada par resolver problemas encontrados em linhas de resíduos grosseiros, possui uma entrada circular e saída quadrada que impede o acumulo de detritos que bloqueiam a válvula. Caso seja necessário a válvula pode ser oferecida com um adaptador para flanges circulares. A válvula é equipada com uma faca de aço duplex revestido de cromo duro guiada por guias substituíveis e possui um anel de restrição removível que simplifica a troca da sede. O sistema exclusivo TwinPack™ proporciona uma alta confiabilidade e elevada vedação na gaxeta;
Flange:
ANSI B 16.5 Classe 150, EN 1092 PN 10, JIS B2238 10K;
Face-a-face:
Padrão Stafsjo;
Diâmetros:
DN 100 (4”) a DN 600 (24”);
Materiais:
Corpo em aço inoxidável, faca em aço inox AISI 316, anel de vedação em PTFE/NBR, PTFE/Viton ou Poliuretano e anel de retenção em inox;
Comando:
Manual por volante, alavanca, corrente e polia; caixa redutora, cilindro   pneumático, cilindro hidráulico e atuador elétrico. Pressão de operação: DN 100 a   400:10 bar;
Temperaturas:
Max. 180°C (dependendo do material da sede).

Valvula guilhotina
Valvula guilhotina HG

» Válvulas Guilhotina BVA :


Especialmente projetada para aplicações de tratamento de água. É bi-direcional, possui passagem plena e é recoberta de epóxi interna e externamente. O sistema de engaxetamento TwinPack, simplifica a manutenção e criam uma alta confiabilidade operacional;
Flange:
EN 1092 PN 10;
Face-a-face:
DIN 3202 K1;
Diâmetros:
DN 80 (3”) a DN 600 (24”);
Materiais:

Corpo em ferro cinzento GG 25, faca em aço inox DIN 1.4401 (AISI 304), vedação em NBR, Hypalon;

Comando:
Manual por volante, alavanca, corrente e polia; caixa redutora, cilindro pneumático, cilindro hidráulico e atuador elétrico. Pressão de operação: DN 80 a 150:10 bar, DN 300 e 350:6 bar, DN 400 4 bar, DN 500 e 600:2,5 bar;
Temperaturas:
Max. 100°C.

Valvula guilhotina
Valvula guilhotina BVA
